Garis Ekstrusi Kayu Plastik untuk Panel Tebal Padat 50mm

Yongte Melakukan Uji Coba Awal Jalur Ekstrusi Kayu Plastik untuk Panel Tebal Padat 200 x 50mm, Mengoptimalkan Bagian Cetakan Mati untuk Mengatasi Masalah Deformasi

1. Tinjauan Produksi Uji Coba Peralatan Awal

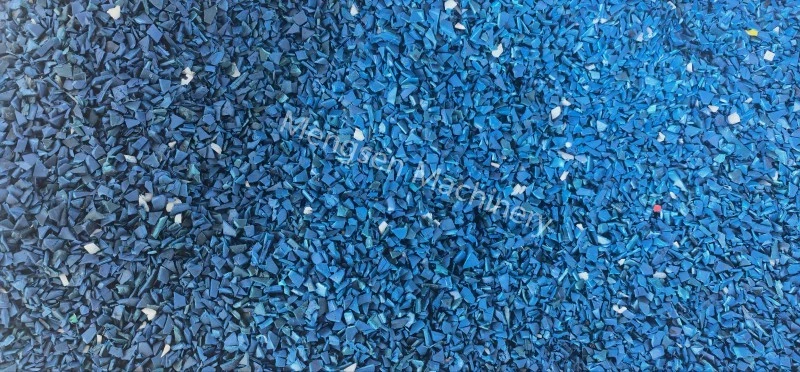

Baru-baru ini, Yongte berhasil menyelesaikan produksi uji coba perdana Jalur Ekstrusi Kayu Plastik canggihnya, yang menargetkan pemrosesan panel plastik tebal padat berukuran 200 x 50 mm. Sesuai dengan konsep daur ulang sumber daya dan produksi ramah lingkungan, uji coba ini mengadopsi sisa plastik daur ulang sebagai bahan bakunya, sehingga memverifikasi kemampuan adaptasi peralatan terhadap limbah bahan plastik dan kelayakan produksi massal kayu plastik ukuran tebal.

2. Kinerja Plastikisasi Bahan Daur Ulang yang Sangat Baik

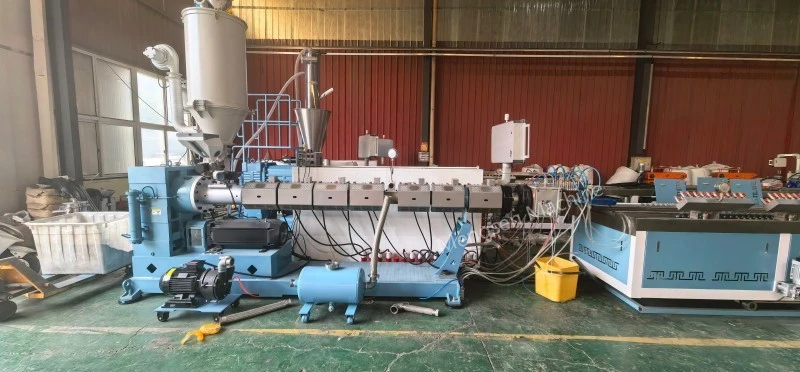

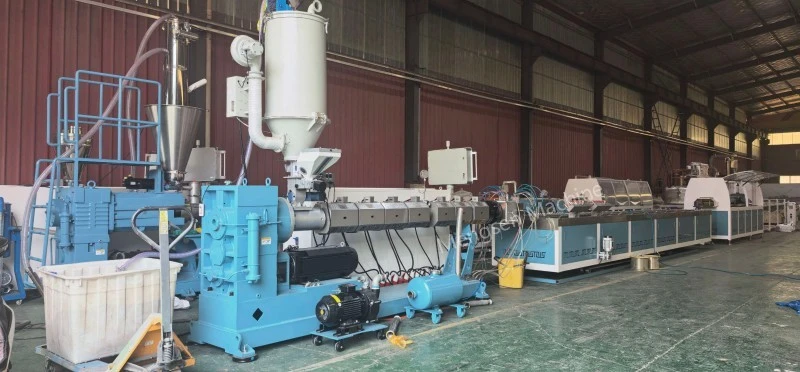

Selama proses commissioning awal, ekstruder berkecepatan tinggi menghasilkan kinerja plastisisasi lelehan yang luar biasa. Di bawah kontrol parameter ekstrusi yang tepat, potongan plastik daur ulang sepenuhnya meleleh dan dihomogenisasi, dengan bahan cair menghasilkan tekstur yang seragam, fluiditas yang baik, dan efek plastisisasi keseluruhan yang stabil. Kualitas plastisisasi yang sangat baik meletakkan dasar yang kuat untuk produksi panel plastik daur ulang berkinerja tinggi yang stabil dan membuktikan kapasitas pemrosesan material yang luar biasa dari peralatan ekstrusi Yongte untuk bahan baku limbah plastik.

3. Analisis Cacat Penonjolan dan Deformasi Panel

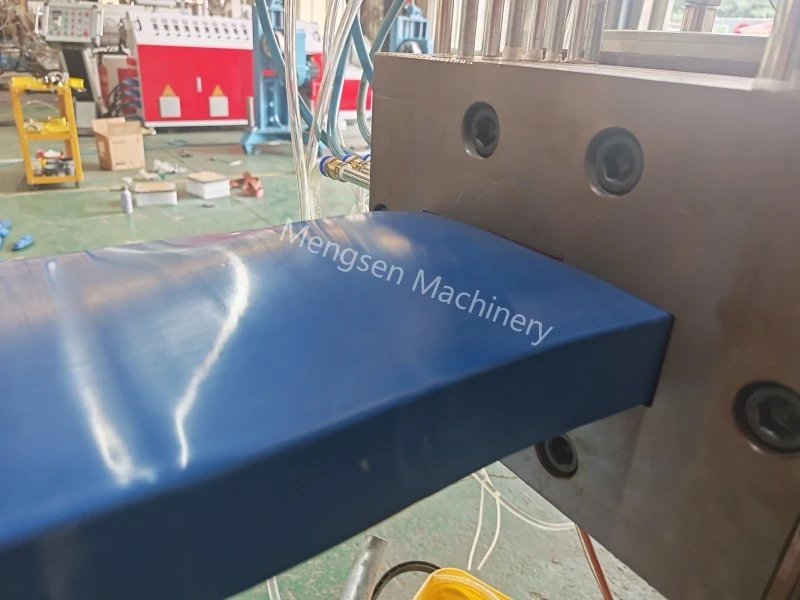

Namun demikian, tantangan teknis yang ditargetkan muncul pada tahap pembentukan panel padat ultra-tebal. Karena ketebalan produk jadi sebesar 50mm, terdapat gradien suhu yang mencolok antara permukaan dan lapisan inti panel selama proses pendinginan dan pembentukan. Permukaan panel tebal mendingin dan mengeras dengan cepat, sedangkan bahan inti bagian dalam mempertahankan suhu tinggi untuk jangka waktu yang lebih lama dan mengalami penyusutan termal terus menerus selama pendinginan alami berikutnya. Kecepatan pendinginan dan penyusutan yang tidak konsisten antara lapisan luar dan dalam menyebabkan tekanan internal yang tidak seimbang, yang pada akhirnya mengakibatkan penonjolan tengah dan deformasi lokal pada panel tebal padat 200x50mm, yang mempengaruhi kerataan dan keakuratan dimensi produk akhir.

4. Solusi Optimasi Bagian Die Moulding

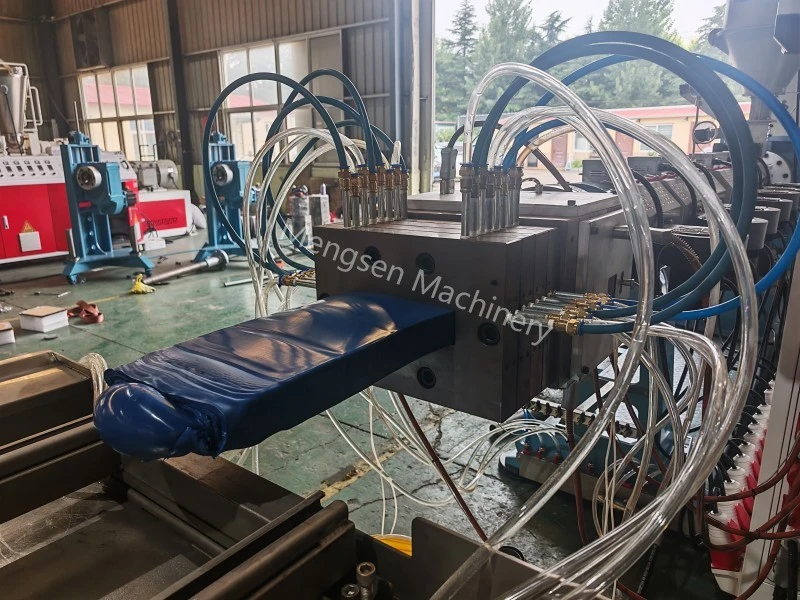

Berdasarkan analisis mendalam terhadap data uji coba dan kondisi produksi di lokasi, tim teknis Yongte telah mengonfirmasi bahwa solusi inti berfokus pada optimalisasi struktural bagian cetakan mati. Dengan tujuan mengatasi masalah aliran lelehan yang tidak seimbang dan pendinginan yang tidak merata pada pelat ultra-tebal, tim akan melakukan peningkatan yang ditargetkan pada struktur saluran aliran die, sistem distribusi aliran, dan tata letak pendinginan. Dengan mengoptimalkan ketahanan aliran leleh pada bagian cetakan, menyeimbangkan kecepatan pengumpanan material di area tengah dan tepi cetakan, dan mencocokkan dengan desain pendinginan bertingkat dan seragam, konsentrasi tegangan internal panel tebal akan dihilangkan secara efektif. Pengoptimalan ini akan menyinkronkan kecepatan pendinginan dan pembentukan permukaan dan lapisan inti produk, secara mendasar mengatasi cacat deformasi penonjolan tengah pada panel padat ultra-tebal 50mm, dan meningkatkan stabilitas dimensi keseluruhan dan kerataan produk jadi.

5. Ringkasan Uji Coba dan Rencana Pengembangan Selanjutnya
