Pengaruh Bentuk Gelombang Bergelombang Terhadap Kinerja Produk Pipa Bergelombang Dinding Tunggal

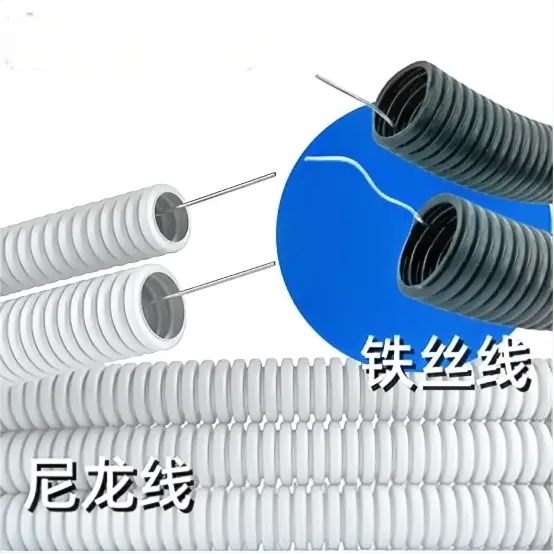

Pipa bergelombang berdinding tunggal menawarkan keserbagunaan aplikasi yang luas karena desain struktural dan sifat materialnya yang unik. Mereka berfungsi sebagai solusi ideal untuk sistem drainase di bangunan perumahan dan komersial, menyalurkan air hujan dan air limbah secara efisien dengan kapasitas aliran optimal. Dalam skenario manajemen kabel, pipa-pipa ini berfungsi sebagai saluran pelindung yang kuat untuk kabel listrik dan komunikasi, yang menggabungkan daya tahan dengan kemampuan pemasangan yang fleksibel. Konstruksi yang ringan meminimalkan upaya penanganan selama pemasangan, sementara ketahanan terhadap korosi memastikan stabilitas kinerja jangka panjang di berbagai kondisi lingkungan. Selain itu, penerapannya juga meluas ke sistem irigasi pertanian, yang memfasilitasi distribusi air yang tepat ke tanaman, meningkatkan efisiensi irigasi dan pemanfaatan sumber daya.

Saat kita menggunakanmesin pipa bergelombang dinding tunggaluntuk membuat pipa bergelombang, ada berbagai jenis bentuk puncak gelombang yang dapat dibuat sesuai dengan kebutuhan penggunaan. Bentuk puncak gelombang berfungsi sebagai parameter struktural inti yang mengatur kekakuan cincin, fleksibilitas, ketahanan benturan, distribusi tegangan, kinerja dinamika fluida, dan efisiensi pemasangan pipa bergelombang berdinding tunggal.

1. Bentuk Puncak Gelombang Arus Utama dan Pengaruh Kinerja Inti

1. Gelombang trapesium (paling umum digunakan dalam bidang teknik, jumlahnya sekitar 76%)

· Ciri-ciri strukturnya adalah sebagai berikut: puncaknya datar, dinding sampingnya miring, dan palungnya sebagian besar membulat.

· Dampak kinerja

o Kekakuan melingkar yang tinggi: Area penyangga yang besar pada bidang puncak gelombang memberikan ketahanan yang kuat terhadap gaya tekan radial, sehingga memungkinkan terwujudnya tingkat kekakuan yang tinggi (SN4–SN16).

o Konsentrasi tegangan: Konsentrasi tegangan mudah terjadi pada sudut tajam puncak gelombang, tegangan maksimum yang diukur dapat mencapai 2,3 kali tegangan rata-rata, dan retak lelah mudah terjadi pada beban jangka panjang.

o Ketahanan terhadap benturan umumnya buruk: sudut tajam memiliki penyerapan energi benturan yang buruk, dan kekuatan benturan dari balok yang ditopang secara sederhana biasanya rendah.

o Ekonomi: efisiensi struktural tinggi, konsumsi material lebih sedikit pada kekakuan yang sama.

· Skenario aplikasi: Proyek konvensional dengan persyaratan kekakuan tinggi, seperti drainase kota, pembuangan limbah, dan kabel komunikasi.

2. Busur Melingkar/Gelombang Sinus

· Fitur strukturnya adalah transisi puncak dan lembah gelombang yang mulus tanpa sudut tajam.

· Dampak kinerja

o Distribusi tegangan seragam: tidak ada titik konsentrasi tegangan, ketahanan lelah dan retak yang sangat baik, masa pakai yang lama.

o Fleksibilitas yang baik: kemampuan deformasi aksial dan melingkar yang kuat, kemampuan yang baik untuk beradaptasi terhadap penurunan pondasi yang tidak merata.

o Efisiensi kekakuan rendah: Dalam penggunaan material yang sama, kekakuan cincin lebih rendah dibandingkan gelombang trapesium, sehingga memerlukan tambahan ketebalan dinding atau kompensasi ketinggian gelombang, sehingga meningkatkan biaya.

o Area kontak puncak gelombang kecil, dan kompresi lokalnya mudah cekung.

· Skenario aplikasi: pondasi tanah lunak, konstruksi tanpa parit, seringnya terjadi pembengkokan pada jalur kabel dan drainase sementara.

3. Gelombang berbentuk U

· Ciri strukturnya adalah sebagai berikut: puncaknya landai, palungnya berbentuk busur besar, dan keseluruhan bentuknya mendekati persegi panjang dengan sudut membulat.

· Dampak kinerja

o Kinerja komprehensifnya seimbang: memiliki kekakuan gelombang trapesium dan fleksibilitas gelombang melingkar, dan distribusi tegangan lebih seragam.

o Kinerja cairan yang sangat baik: dinding bagian dalam halus, ketahanan cairan rendah, kemampuan pembersihan mandiri yang kuat, dan ketahanan terhadap akumulasi lumpur.

o Pemasangan yang stabil: Area kontak yang besar pada permukaan luar mencegah penggulungan selama pemasangan, sehingga memudahkan konstruksi yang aman.

· Skenario yang berlaku: drainase lahan pertanian, pengumpulan air hujan, dan jaringan pipa kota dengan beban sedang.

4. Gelombang berbentuk V

· Fitur struktural: puncak tajam, palung sempit, dan sudut dinding lateral kecil.

· Dampak kinerja

o Kekakuan lokal yang tinggi: Puncak gelombang memiliki kemampuan anti-tusukan dan anti-benturan yang kuat, sehingga cocok untuk membawa partikel padat.

o Fleksibilitas yang sangat buruk: sulit ditekuk secara aksial dan rentan patah pada titik tekukan.

o Konsentrasi tegangannya serius, dan retakan mudah terjadi pada sudut tajam puncak dan lembah gelombang, sehingga ketebalan dinding harus dipertebal untuk mengimbanginya.

· Skenario penerapan: pengangkutan residu limbah industri, drainase tambang, dan kondisi kerja khusus yang tahan benturan.

5. Gelombang komposit/melengkung (misalnya S-Rib)

· Fitur strukturnya adalah busur mikro di bagian atas puncak gelombang dan transisi kelengkungan dinding samping, yang menggabungkan keunggulan gelombang trapesium dan lingkaran.

· Dampak kinerja

o Peningkatan kolaboratif: Sambil mempertahankan kekakuan cincin yang tinggi (misalnya, SN8), kekuatan benturan balok yang ditopang sederhana dapat ditingkatkan lebih dari 20%.

o Pengoptimalan tegangan: Menghilangkan sudut tajam secara signifikan mengurangi konsentrasi tegangan dan meningkatkan keandalan jangka panjang.

o Biayanya lebih tinggi karena cetakan dan prosesnya rumit.

· Skenario yang berlaku: proyek kota berstandar tinggi, jacking pipa tanpa parit, dan jaringan pipa terkubur jarak jauh.

II. Pengaruh Sistematis Bentuk Gelombang pada Kinerja Kritis

AKU AKU AKU. Prinsip Inti Pemilihan Model

1. Prioritas kekakuan: skenario beban berat, penguburan dalam, tutupan tanah tinggi → pilih gelombang trapesium atau gelombang komposit.

2. Prioritas fleksibel: tanah lunak, sensitif terhadap pemukiman, non-penggalian → pilih gelombang busur atau gelombang berbentuk U.

3. Prioritas cairan: drainase, pembuangan limbah, dan anti-penyumbatan → pilih gelombang berbentuk U atau gelombang busur.

4. Prioritas ketahanan benturan: membawa campuran padat-cair, tambang, industri → pilih gelombang V atau gelombang komposit.

5. Prioritas biaya: kota konvensional dan threading → gelombang trapesium lebih disukai.

IV. Efek Sinergis Parameter Pendukung Puncak

Kinerja optimal bentuk puncak gelombang dapat dicapai dengan desain tinggi gelombang, jarak gelombang, dan ketebalan dinding yang terkoordinasi.

· Tinggi gelombang: Semakin tinggi tinggi gelombang, semakin tinggi kekakuan cincin, namun fleksibilitas menurun dan material meningkat.

· Jarak gelombang: Jika jarak gelombang terlalu kecil, kekakuan aksial menjadi terlalu tinggi, sehingga tidak menguntungkan untuk adaptasi penurunan; jika jarak gelombang terlalu besar, dukungan melingkar menjadi tidak mencukupi, sehingga menyebabkan tekuk lokal.

· Ketebalan dinding: Untuk gelombang dengan tepi tajam (trapesium atau berbentuk V), dinding harus ditebalkan dengan tepat pada puncak gelombang untuk mengurangi konsentrasi tegangan.
