Bagaimana Cara Meningkatkan Kecepatan Produksi Jalur Ekstrusi Decking WPC?

Mengoptimalkan Kecepatan Produksi untuk Jalur Ekstrusi Decking WPC: Panduan Komprehensif

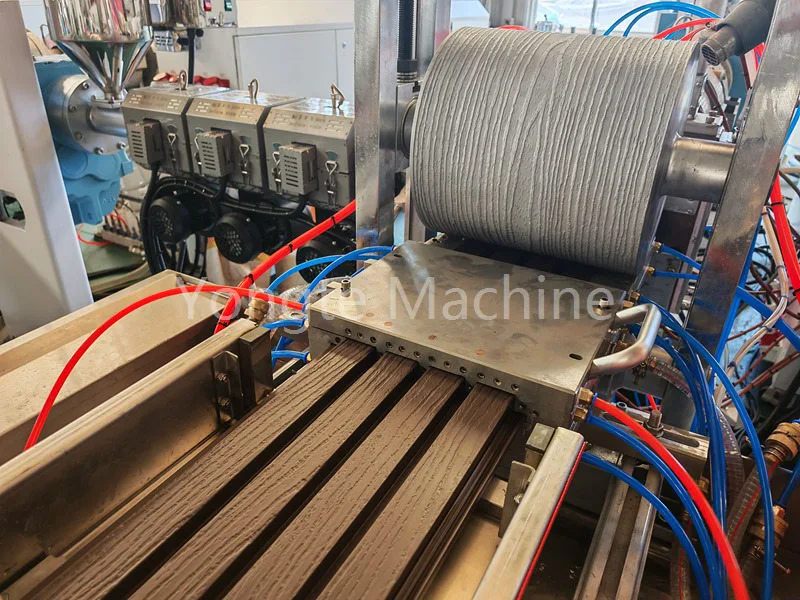

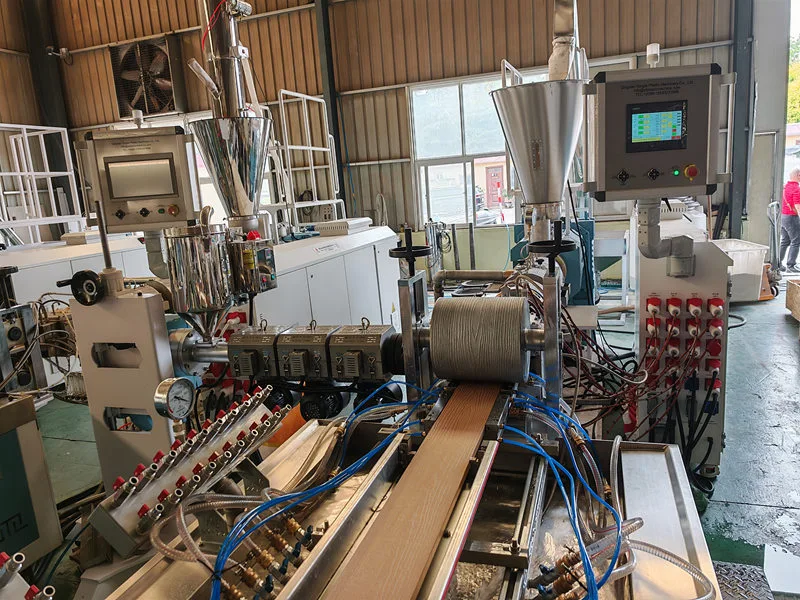

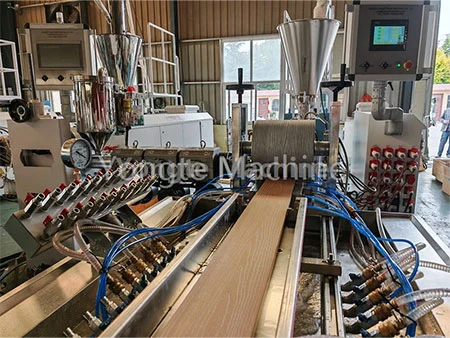

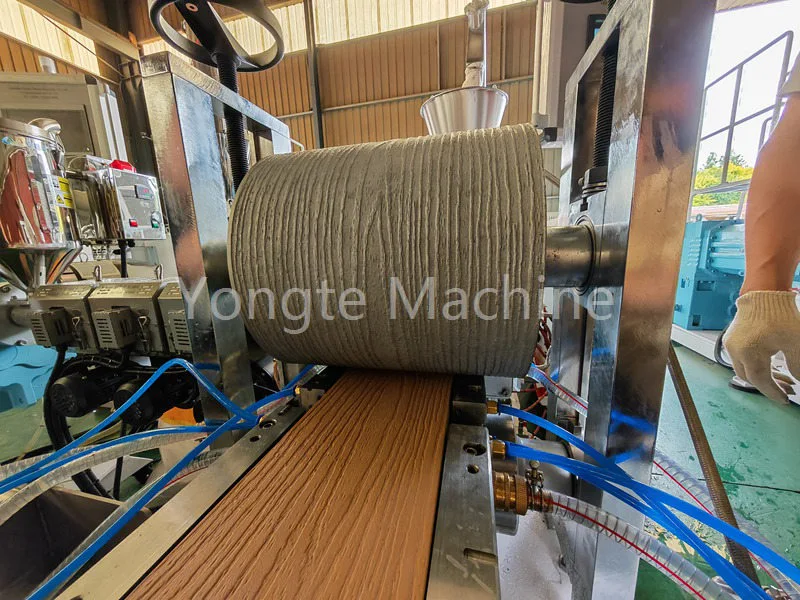

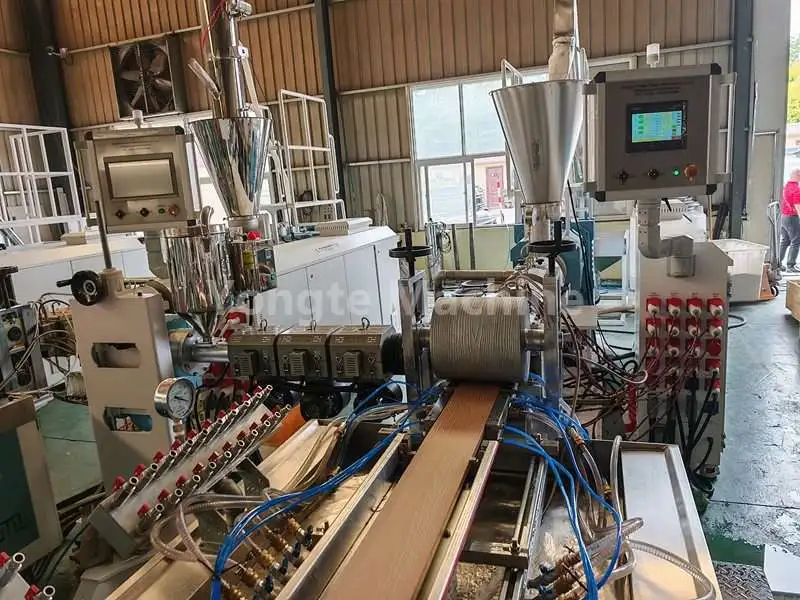

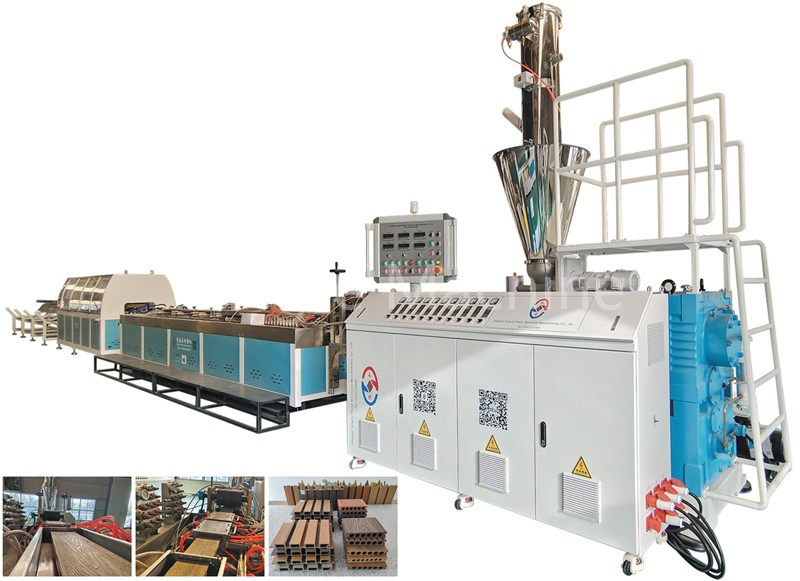

Yongte adalah produsen profesional untuk kecepatan tinggiGaris ekstrusi penghiasan WPC dengan kapasitas tinggi untuk membuat produk decking WPC berkualitas tinggi. Untuk memaksimalkan kecepatan produksi diGaris ekstrusi penghiasan WPCs, strategi inti berfokus pada lima tujuan yang saling berhubungan: menstabilkan efisiensi plastisisasi, meminimalkan ketahanan material, memungkinkan pendinginan yang cepat, memastikan sinkronisasi lini penuh, dan mengurangi waktu henti—semuanya dilakukan sambil menjunjung standar kualitas produk yang ketat.

I. Formulasi dan Pretreatment Bahan Baku (Fondasi untuk Ekstrusi Halus)

1. Optimalkan formulasi untuk meningkatkan kemampuan mengalir dan stabilitas termal

· Agen/penghubung kompatibilitas: Tambahkan PE/PP cangkok anhidrida maleat secukupnya (misalnya, MAH-g-PE) untuk meningkatkan daya rekat serbuk kayu-plastik, sehingga mengurangi aglomerasi dan patahan lelehan.

· Sistem pelumas:

o Pelumas internal (misalnya asam stearat, lilin PE) mengurangi viskositas lelehan, sehingga mengurangi panas geser sekrup dan beban unit utama.

o Pelumas eksternal (misalnya parafin, lilin polietilen teroksidasi): Mengurangi gesekan material ke silinder/cetakan dan menurunkan tekanan ekstrusi.

o Jumlah total penambahan harus dikontrol dalam kisaran 1%–3% untuk mencegah geseran eksternal berlebihan yang dapat menyebabkan stratifikasi dan cacat permukaan.

· Pengisian dan serbuk kayu: Kadar air serbuk kayu harus dikontrol hingga ≤3%, dengan ukuran partikel seragam (80–120 mesh); kalsium karbonat aktif harus dipilih untuk mengurangi penyerapan minyak dan peningkatan viskositas.

2. Pencampuran dan Pra-plastisisasi (Hambatan Front-end)

· Pencampuran panas berkecepatan tinggi dikombinasikan dengan pencampuran dingin memastikan pencampuran seragam tanpa zona mati, mencegah "bahan mati" atau aglomerasi yang terlokalisasi.

· Jika memungkinkan, proses pra-penggilingan dapat diterapkan untuk memadukan bahan bubuk menjadi butiran, memastikan pengumpanan lebih stabil, plastisisasi lebih cepat, dan peningkatan kecepatan jalur sebesar 20%–30%.

II. Host dan Sekrup Extruder (Unit Daya Inti)

1. Optimalisasi Sekrup dan Barel

· Rasio aspek tinggi (L/D=40–48) dan sekrup kembar paralel torsi tinggi dipilih untuk meningkatkan kinerja geser dan pencampuran, sehingga cocok untuk formulasi WPC dengan pengisian tinggi.

· Kombinasi sekrup: meningkatkan volume bagian pengangkutan, mengoptimalkan tata letak blok pencampur / blok geser, mengurangi panas geser, dan meningkatkan efisiensi pengangkutan dengan alasan plastisisasi.

· Pemanasan tong cetakan: menggunakan kontrol suhu presisi (PID) yang dikategorikan dengan fluktuasi suhu ≤±1℃ untuk mencegah panas berlebih secara lokal atau plastisisasi yang tidak mencukupi.

2. Pencocokan kecepatan dan beban (kunci akselerasi)

· Kecepatan motor: Tingkatkan kecepatan secara bertahap sambil mempertahankan 70%-90% torsi terukur dan arus stabil (sistem PE/PP dapat mencapai 150-250 rpm).

· Sinkronisasi pengumpanan: Digunakan pengumpan penurun berat badan, yang merupakan loop tertutup yang terhubung dengan kecepatan rotasi mesin utama untuk memastikan tingkat pengisian slot sekrup sebesar 70%–90%, mencegah "rotasi idle" atau kelebihan beban.

· Sistem vakum: Mempertahankan kestabilan vakum tinggi (-0,08 hingga-0,09 MPa), segera menghilangkan uap air dan komponen yang mudah menguap, mengurangi gelembung, meningkatkan kualitas permukaan, dan meningkatkan kecepatan pemrosesan.

AKU AKU AKU. Cetakan dan Pengaturan (Tentukan Kecepatan Linier Maksimum)

1. Desain Cetakan dan Optimasi Saluran Aliran

· Die head tipe gantungan dan tipe ekor ikan yang dioptimalkan dengan simulasi CFD memiliki saluran aliran yang lancar dan distribusi tekanan yang seragam, yang dapat menghindari material lengket dan panas berlebih lokal.

· Kesenjangan cetakan masuk akal, dan rasio kompresinya moderat (3-5:1), yang mengurangi tekanan ekstrusi dan ketahanan leleh.

· Pemanasan cetakan: dengan kontrol suhu yang dikategorikan dan daya pemanasan yang cukup, suhu lelehan di rongga cetakan dipastikan seragam dan fluiditasnya konsisten.

2. Sistem kalibrasi (kemacetan inti untuk peningkatan kecepatan)

· Meja pengaturan yang memanjang (biasanya 8–12m) meningkatkan area pendinginan dan waktu kontak.

· bagian pendingin ：

o Air bersirkulasi dengan aliran tinggi dan bersuhu rendah (15–25°C) digunakan untuk menghilangkan panas dengan cepat dan mempersingkat waktu pengerasan.

o Penyemprotan multi-titik dalam cetakan dan adsorpsi vakum memastikan profil melekat pada cetakan dengan cepat, menjaga stabilitas dimensi, dan mencegah deformasi.

· Stabilitas vakum: Memastikan profil terserap sepenuhnya dalam cetakan pembentuk dengan pendinginan seragam, sehingga meningkatkan kecepatan traksi secara signifikan.

IV. Traksi, Pendinginan, dan Bagian Belakang (Sinkron di Seluruh Jalur)

1. Sistem Traksi

· Mesin traksi gesekan tinggi multi-roll disinkronkan dengan kecepatan alat berat utama dalam loop tertutup (PID), dengan fluktuasi kecepatan linier ≤±0,1m/mnt.

· Laju ekstrusi pencocokan kecepatan traksi: Dengan alasan memungkinkan pendinginan pembentukan, tingkatkan traksi secara bertahap untuk mencapai "ekstrusi kecepatan tinggi + traksi kecepatan tinggi".

2. Sistem pendingin (pendinginan sekunder)

· Perpanjang tangki air pendingin semprot (5–10m) untuk memastikan profil mendingin dengan cepat hingga mencapai suhu ruangan setelah meninggalkan meja pembentukan, sehingga mencegah deformasi berikutnya atau pemotongan yang buruk.

· Kipas pendingin tambahan: Pendinginan udara paksa permukaan untuk meningkatkan efisiensi pendinginan.

3. Pemotongan dan Pembuatan Palet (Mengurangi Waktu Henti)

· Produksi berlangsung terus menerus tanpa henti.

· Optimalkan parameter pemotongan untuk mengurangi gerinda dan limbah, serta menurunkan frekuensi penggantian dan pembersihan alat.

· Pembuatan palet/penumpukan otomatis: mengurangi intervensi manual dan meningkatkan efisiensi produksi.

V. Pengendalian Proses dan Kecerdasan (Akselerasi Stabil)

· Pengoptimalan kurva suhu:

o Laras: suhu rendah di bagian pengumpanan (anti-jembatan) → pemanasan bertahap di bagian plastisisasi → suhu konstan di bagian homogenisasi → sedikit lebih tinggi di kepala cetakan (untuk menjaga fluiditas).

o Hindari pola "depan rendah, punggung tinggi" untuk mencegah plastisitas yang tidak mencukupi dan lonjakan tekanan.

· Pemantauan tekanan:

Pertahankan tekanan die head dalam kisaran yang wajar (misalnya 10–18 MPa). Jika terjadi fluktuasi tekanan yang signifikan, kurangi kecepatan atau tinjau formulasi/cetakan.

· Kontrol sistem terintegrasi:

PLC mengelola semua komponen termasuk host, feeding, vakum, traksi, pendinginan, dan pemotongan dengan satu sentuhan start/stop dan penyesuaian parameter real-time.

· Inspeksi online:

pengukuran diameter laser, umpan balik ketebalan/lebar secara real-time, penyesuaian traksi/suhu secara otomatis, mengurangi sisa dan waktu henti untuk penyesuaian.

Ringkasan

Untuk mencapai optimasi yang komprehensif, perbaikan harus mencakup beberapa area kritis: pretreatment formula dan bahan baku, mesin utama ekstrusi dan konfigurasi sekrup, desain cetakan dan sistem pembentukan, pendinginan traksi dan proses hilir, serta kontrol proses dan sistem manajemen cerdas. Pertama, mengoptimalkan formula material untuk meningkatkan fluiditas dan stabilitas termal—dikombinasikan dengan pencampuran yang tepat dan pra-plastisisasi—menetapkan dasar fundamental untuk ekstrusi yang mulus. Kedua, meningkatkan rakitan laras sekrup sambil memastikan kesesuaian kecepatan-beban yang optimal berfungsi sebagai pendorong penting untuk peningkatan kecepatan. Ketiga, desain cetakan yang canggih, optimalisasi saluran aliran, dan penyempurnaan meja pembentuk vakum berperan sebagai faktor penting untuk memaksimalkan kecepatan saluran. Selain itu, optimalisasi proses hilir—yang mencakup sistem traksi, jalur pendingin, dan pemotongan/pembuatan palet otomatis—memfasilitasi sinkronisasi lini penuh dan meminimalkan waktu henti produksi. Terakhir, kontrol proses yang canggih dan teknologi cerdas memastikan produksi yang stabil dan konsisten, sehingga mewujudkan peningkatan kecepatan yang berkelanjutan tanpa mengurangi kualitas produk.
